發布時間：2018/11/2 10:59:18    來源:http://www.gs-villa.com/    瀏覽次數：



玻璃鋼制品的工藝要求

玻璃鋼制品是基于樹脂基體的玻璃纖維按工藝要求逐層纏繞在旋轉的芯模上，并在纖維之間遠距離均勻地鋪上石英砂作為夾砂層。其管壁結構合理先進，能充分發揮材料的作用，在滿足使用強度的前題下，提高了鋼度，保證了產品的穩定性和可靠性。玻璃鋼夾砂以其優異的耐化學腐蝕、輕質高強，不結垢，抗震性強，與普通鋼管比較使用壽命長，綜合造價低，安裝快捷，安全可靠等優點，被廣大用戶所接受。

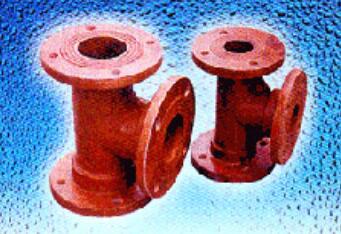

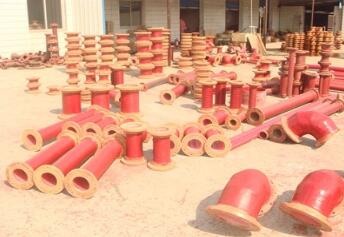

玻璃鋼制品的手糊工藝

1) 首先在模具成型面上涂抹脫模劑（或在模具外表面包上一層透明的玻璃紙），待充分干燥后，將加有引發劑（或固化劑）、促進劑等添加劑均勻涂刷在模具成型面上，隨之在其上鋪放裁剪好的玻璃布。然后在鋪好的玻璃布上再涂刷氯氧鎂水泥，并注意驅除氣泡。涂刷好氯氧鎂水泥漿后再鋪上剪好的玻璃布，如此重復上述操作，直到達到設計和規范厚度。

2) 風管表層漿料厚度以壓平玻璃纖維網格布紋理為宜（可見布紋）。管壁表面不允許有密集氣孔和漏漿，以避免承受彎曲拉應力（正風壓）、彎曲壓應力（負風壓）時的應力集中。

3) 管體與法蘭轉角處應有過渡圓弧，過渡圓弧半徑應為壁厚的0.8～1.2倍，才能提高懸臂狀態法蘭承載能力和避免應力集中。要求風管法蘭處的玻璃纖維網格布應延伸至風管管體上。

4) 玻璃纖維網格布長度、寬度不夠時一定要采取搭接的方法，才能提高搭接處的切向承載能力，從而有效地克服徑向拉應力、彎曲接應力和彎曲切應力。玻璃纖維布在接縫處的搭接長度一般為50～100mm；而且每層玻璃纖維布接縫處與相鄰層接縫應有一定距離。相鄰層之間的縱、橫搭接縫距離應大于300mm，同層搭接縫距離不得小于500mm。

5) 糊制圓形風管時，玻璃布可沿徑向45度角的方向剪成布帶；糊制圓錐形制品時，可按扇形裁布。

6) 風管加固，矩形風管的邊長大于900mm，且管段長度大于1250mm時，應進行加固。加固盡量采用本體材料（纖維增強膠材料）在****應力處設置加強盤，提高截面模量，從而提高管體整體強度。風管的加固也可在風管制作完畢后，采用經過防腐處理過的金屬或其他耐腐材料進行加固，加固件應與風管成為整體，并采用與風管本體相同的膠凝材料封堵縫隙。



玻璃鋼制品的工藝要求及手糊工藝上文已詳細介紹，想了解更多請關注我們的新聞動態。
